제품 개요

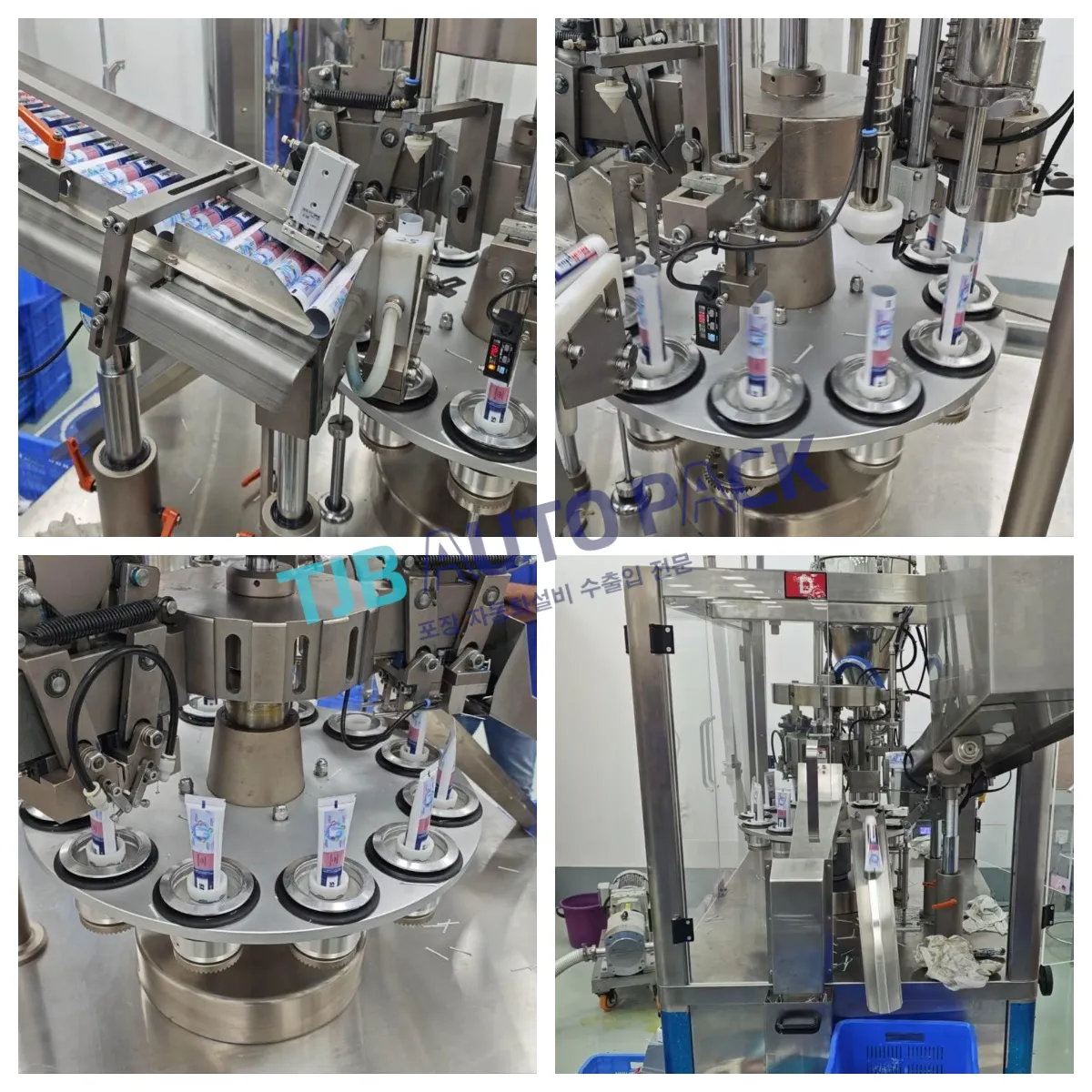

TJB-100YC는 화장품, 생활화학, 제약, 식품 산업에 최적화된 고성능 연질 튜브(플라스틱/복합 튜브) 충전·실링 자동화 설비입니다.
연고, 크림, 젤 및 점성 유체를 튜브 내부에 정밀하게 충전한 후, 튜브 끝단을 열융착(Hot Melt) 방식으로 밀봉하고 코딩 및 컷팅까지 수행하여
완제품을 생산합니다.
적용 소재 및 원료
● 포장 용기
플라스틱 튜브
플라스틱 복합 튜브
알루미늄-플라스틱 복합 튜브
● 충전 원료
연고
크림
젤
점성 액상 제품
■ 공정 흐름
튜브 투입 → 자동 공급 → 위치 인식 → 튜브 내부 세정 → 충전 →
열융착 → 프레싱 및 실링 → 코딩 → 위치 정렬 → 컷팅 → 완제품 배출
■ 작동 원리
PLC 제어 시스템 기반으로 다음 공정을 자동 수행합니다:
자동 튜브 공급 및 컬러 마크 정렬
공기 세정(튜브 내부 클리닝)
노즐 삽입 후 심층 충전
열풍 가열을 통한 실링
냉각 및 컷팅
완제품 배출
→ 모든 공정은 디지털 파라미터 설정으로 정밀 제어됩니다.
■ 주요 특징
● 인버터 기반 정밀 속도 제어
메인 구동부에 인버터를 적용하여
안정적이고 효율적인 생산 속도 제어가 가능합니다.
● 고성능 열풍 실링 시스템
스위스산 열풍 발생기를 적용하여
튜브 끝단에 균일하고 안정적인 열을 공급합니다.
내부 링 히터 → 균일 가열
외부 냉각수 재킷 → 빠른 냉각
→ 견고한 밀봉 깔끔한 외관 구현
● 고정밀 위치 인식 시스템
독일산 광전 센서와 스텝 모터를 적용하여
튜브 인쇄 마크를 정확히 인식하고 위치를 정밀 제어합니다.
● 누액 없는 고정밀 충전 시스템
노즐이 튜브 내부로 단계적으로 삽입되며
하부부터 상부로 충전이 이루어져
넘침 및 누액 방지
다양한 점도 제품 대응
또한 외부 조절 핸들을 통해
충전량을 간편하게 조정할 수 있으며
충전 정밀도는 ≤ ±0.5%를 보장합니다.
● 혼합 및 보온 기능 (옵션)
내부 교반 구조를 통해 원료를 균일하게 유지하며
고출력 교반 장치
